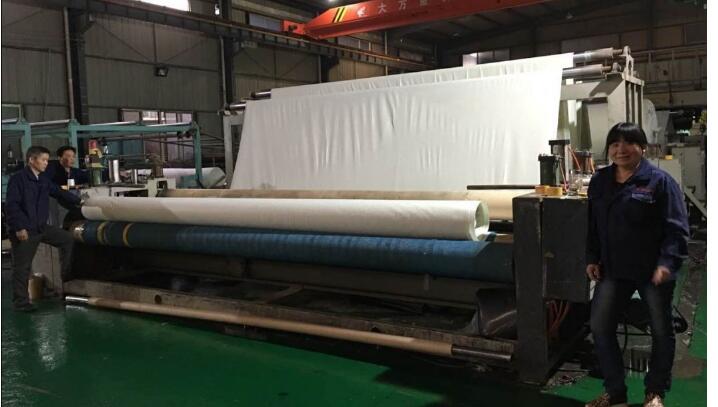

复合土工膜是由**土工布**与**防渗膜**（HDPE/LDPE/EVA等）经热压或胶粘复合而成的防渗材料，兼具土工布的防护、排水、加筋功能与防渗膜的隔水性能，广泛用于水利、环保、市政等工程。
一、常见类型与规格
- **结构类型**：一布一膜、两布一膜、两膜一布等，**两布一膜**常用。
- **膜材**：HDPE（高密聚乙烯，常用）、LDPE、EVA、PVC。
- **规格**：膜厚0.3–2.0mm，克重200–1500g/㎡，幅宽4–8m（大12m）。
二、核心性能
- **防渗性**：渗透系数＜10?11cm/s，防渗效果远优于传统黏土。
- **力学性能**：抗拉强度20–60kN/m，抗撕裂、抗穿刺能力强，适应地基变形。
- **耐久性**：耐酸碱、抗腐蚀、抗老化，设计寿命50–100年。
三、应用场景
- 水利：水库、渠道、堤坝防渗加固。
- 环保：垃圾填埋场、污水池、危废堆场防渗。
- 市政：人工湖、景观池、地下管廊防渗。
- 农业：鱼塘、蓄水池、盐碱地改良隔离层。
四、施工要点（关键注意事项）
1. **基面处理**：基层需平整、坚实，无树根、碎石等尖锐物；阴阳角做圆弧（R≥50cm）。
2. **铺设环境**：温度5–40℃、风力≤4级，避免雨雪、暴晒、低温（＜5℃）施工。
3. **铺设方法**：沿坡度自上而下铺设，松紧适度，预留1.5%伸缩余量；搭接宽度≥10cm（常用30–50cm），顺水流方向搭接。
4. **焊接质量**：热熔焊温度280–350℃、速度1.5–2.5m/min；焊缝需充气/真空检测，无漏焊、虚焊。
5. **保护层**：焊接合格后48小时内覆盖砂土/混凝土保护层（厚度≥30cm），避免长时间暴晒；施工人员穿软底鞋，禁止车辆直接碾压膜面。
